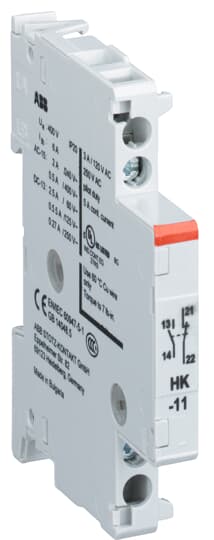

ABB HK-11

• 起订量：

  1片

• 关税税号：

  85365080

热门下载

• 数据表，技术信息：

  1SBC100173C0201

• 说明和手册：

  2CDC131089M6801

方面

• 产品净宽：

  9毫米

• 产品净高：

  86毫米

• 产品净深度/长度：

  72毫米

• 产品净重：

  0.03公斤

技术的

• 终端类型：

  螺丝端子

• 额定工作电压：

  400 V AC
  250 V DC
  主电路 400 V AC

• 额定工作电流 AC-15 (I _e )：

  (24 V) 3 A
  (120 V) 3 A
  (240 V) 2 A
  (380 / 400 V) 0.5 A

• 额定工作电流 DC-13 (I _e ):

  (24 伏) 2.5 安
  (125 伏) 0.55 安
  (250 伏) 0.27 安

• 额定频率（f）：

  辅助电路 50 Hz
  辅助电路 60 Hz
  辅助电路 DC

• 额定冲击耐受电压 (U _imp )：

  辅助电路 6 kV

• 额定绝缘电压 (U _i ):

  690 伏

• 防护等级：

  IP20

• 连接容量辅助电路：

  柔性带套圈 1/2x 0.75 ... 1.5 mm²
  柔性带绝缘套圈 1x 0.75 ... 2.5 mm²
  柔性带绝缘套圈 2x 0.75 mm²
  柔性 1/2x 0.75 ... 1 mm²
  刚性 1/2x 1.0 ... 2.5 mm²

• 拧紧扭矩：

  辅助回路 0.8 ... 1.0 N·m

• 剥线长度：

  辅助电路 8 mm

• 推荐螺丝刀：

  波兹德里夫 2

• 辅助触点数量 NO:

  1

• 辅助触点数量 NC：

  1

• 标准：

  IEC/EN 60947-1
  IEC/EN 60947-4-1
  IEC/EN 60947-5-1
  UL 60947-1
  UL 60947-4-1

• 产品名称：

  辅助触点

• 适用于：

  MS325
  MO325

• 适用产品类别：

  手动电机启动器

• 配件组：

  电气

• 配件类型：

  辅助触点

技术 UL/CSA

• 连接容量辅助电路 UL/CSA：

  灵活的 1/2x 14-8 AWG
  绞合 1/2x 14-18 AWG

• 拧紧扭矩 UL/CSA：

  辅助电路 7 in·lb

• 接触等级 UL/CSA：

  B300
  Q300

环境的

• 环境空气温度：

  运行 -25 ... +50 °C
  存储 -50 ... +80 °C

• RoHS 状态：

  遵循欧盟指令 2011/65/EU

证书和声明（文件编号）

• CQC证书：

  CQC2011010304508194

• cUL 证书：

  1SAA918002-1701

• 符合性声明 - CCC：

  2020980305001262

• 符合性声明 - CE：

  1SAD938518-0003
  1SAD938511-0037

• 符合性声明 - UKCA：

  1SAD938501-1003
  1SAD938501-1037

• 说明和手册：

  2CDC131089M6801

• RoHS 信息：

  1SAD938507-0037
  1SAD938514-0003

• UL 证书：

  1SAA918002-1601

集装箱信息

• 包装级别 1 宽度：

  210 毫米

• 包装级别 1 深度/长度：

  79 毫米

• 包装级别 1 高度：

  105 毫米

• 包裹级别 1 毛重：

  0.365 公斤

• 包级别 1 EAN：

  4013614442315

• 包装级别 1 单位：

  10 件

分类

• 对象分类代码：

  问

• ETIM 4：

  EC002498 - 低压开关技术附件

• ETIM 5：

  EC000041 - 辅助触点块

• ETIM 6：

  EC000041 - 辅助触点块

• ETIM 7：

  EC000041 - 辅助触点块

• ETIM 8：

  EC000041 - 辅助触点块

• 电子课：

  V11.0：27371302

• UNSPSC：

  39121522

• IDEA 粒度类别代码 (IGCC)：

  4742 >> 电触点

• E 号码（芬兰）：

  3707090
